Alors que le GeForce GTX 580 a été relativement bien accueilli, les performances étant au rendez-vous tandis que les paramètres d'échauffement et de consommation se trouvent maîtrisés, NVIDIA nous propose dorénavant le GeForce GTX 570. Bénéficiant des dernières améliorations apportées à l'architecture Fermi, le GeForce GTX 570 utilise, tout comme son grand frère, la puce GF110 et vient remplacer le GeForce GTX 470.
Que faut-il attendre de cette nouvelle GeForce ? Quel est son positionnement tant face à l'ancienne série des GeForce 400 que face aux Radeon HD ? Autant de questions qui nous animeront dans les pages qui suivent !
NVIDIA GeForce GTX 570 : les caractéristiques
Nous l'évoquions en introduction, le GeForce GTX 570 reprend à son compte la puce GF110 utilisée par le GeForce GTX 580. On retrouve donc un circuit graphique de classe DirectX 11 utilisant l'architecture Fermi de NVIDIA. Celle-ci est en quelque sorte dépoussiérée et déboguée, les ingénieurs de la firme au caméléon ayant corrigé un certain nombre de petits soucis qui entravaient in fine le bon fonctionnement de la puce et donc ses performances ou plus exactement son rendement dans sa version initiale, le GF100. Sans revenir sur le détail exact des changements, nous vous invitons à reprendre notre dossier consacré au GeForce GTX 580 (lire NVIDIA GeForce GTX 580 : le retour du caméléon).Naturellement, qui dit modèle inférieur, dit spécifications inférieures. C'est donc sans surprise que l'architecture se voit quelque peu ajustée sur le GeForce GTX 570. Les 512 cœurs CUDA du GeForce GTX 580 ont ici fait long feu et le GeForce GTX 570 devra se contenter de 480 cœurs CUDA. On se retrouve donc face à un agencement similaire au GeForce GTX 480 ! Rappelons que l'architecture Fermi découpe la puce graphique en quatre grands blocs dits GPC ou Graphics Processing Cluster.
Gros plan sur l'architecture Fermi
Chaque bloc est censé contenir 4 Streaming Multiprocessors, les SM regroupant les unités d'exécution CUDA. Mais au lieu de disposer de 16 SM, le GeForce GTX 570 n'en comporte que 15. Et comme chaque SM dispose de 32 cœurs d'exécution CUDA, le GeForce GTX 570 dispose d'un total de 480 cœurs. Le nombre d'unités de texture dépendant du nombre de SM, le GeForce GTX 570 propose 60 unités de texture : c'est moins que le GeForce GTX 580 mais équivalent au GeForce GTX 480.
Et NVIDIA de revoir quelque peu le bus mémoire : tandis que GeForce GTX 480 et GeForce GTX 580 s'appuient sur un bus 384 bits, le GeForce GTX 570 devra se contenter d'un bus mémoire 320 bits. La prise en charge de la mémoire GDDR5 est toujours de la partie, mais du fait de cet ajustement du bus mémoire, le nombre d'unités ROP ne dépassera pas la quarantaine. Pour mémoire, les unités ROP ont en charge les dernières opérations sur les pixels, notamment les traitements en anticrénelage. Autre conséquence, la quantité de mémoire embarquée semble exotique : le GeForce GTX 570 se dote de 1,25 Go de mémoire vidéo.
NVIDIA GeForce GTX 570 : la puce
Pas de grande surprise du côté de la puce animant notre GeForce GTX 570. Nous sommes en présence d'un GF110 gravé en 40nm par TSMC. Le nombre de transistors est toujours de 3 milliards alors que du côté des fréquences de fonctionnement, NVIDIA recommande 732 MHz pour la puce et 1464 MHz pour les unités CUDA. Le système mémoire se verra pour sa part cadencé à 950 MHz : côté bande passante mémoire on approche donc les 152 Go/s. Pas de nouveauté à signaler du côté de la vidéo, les fonctionnalités dédiées n'évoluant pas sur les GeForce GTX 500.
Le GeForce GTX 570 vu par les pilotes NVIDIA
NVIDIA GeForce GTX 570 : la carte
Pas de surprise au niveau du design de la carte si ce n'est le bariolage du carter avec des traits de couleur vert qui donnent au tout un peu plus de personnalité. Outre cette appréciation purement esthétique, la carte est identique à la GeForce GTX 580 : au format double slot, interfacée en PCI-Express 2.0 16x, la GeForce GTX 570 affiche les mêmes mensurations et un PCB identique. Qui dit PCB identique dit présence du nouveau circuit de contrôle de l'alimentation. Introduite avec le GeForce GTX 580, cette fonctionnalité permet de surveiller les tensions d'alimentation de chacun des rails d'alimentation 12 volts de la carte. Le but ? Réduire les fréquences de fonctionnement de moitié s'il y a surconsommation : le système fonctionne avec un profil inséré dans les pilotes NVIDIA et ne se déclenche qu'avec quelques applications de test bien spécifiques.On retrouve le système de refroidissement nouvelle génération hérité de la GeForce GTX 580 avec un radiateur composé en son centre d'une chambre à vapeur visant à mieux évacuer la chaleur. Face aux GeForce 480/470, NVIDIA a également remplacé la turbine en charge de la ventilation pour un modèle produisant moins de nuisances sonores. Tout comme le GeForce GTX 580, le GeForce GTX 570 reste discret en fonctionnement ; on est très loin des nuisances d'un GeForce GTX 480 à plein régime.

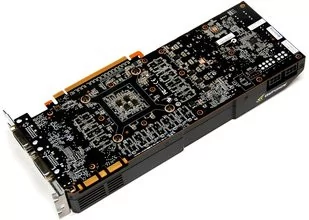

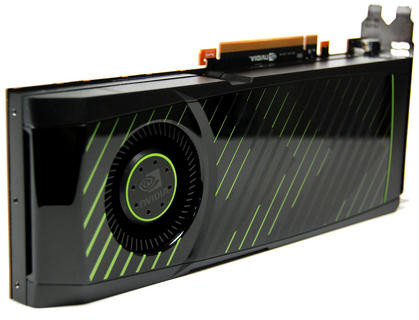

Carte de référence NVIDIA GeForce GTX 570

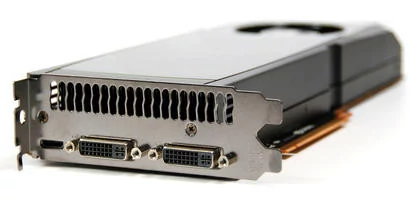

Le GeForce GTX 570 embarque 1280 Mo de mémoire vidéo, au format GDDR5, et opère naturellement aux fréquences de fonctionnement recommandées par NVIDIA à savoir 732 MHz pour la puce graphique, 1464 MHz pour les processeurs de flux et 950 Mhz pour la mémoire. En sortie, la carte offre deux ports DVI et un connecteur mini-HDMI alors qu'elle utilise pour son alimentation électrique deux connecteurs au format PCI-Express 6 broches (et non 8+6 comme pour le GeForce GTX 580).
Un problème de filtrage... chez AMD
Cela fait quelque temps que l'information circule, elle est aujourd'hui confirmée. AMD a opéré un changement dans ses pilotes graphiques CATALYST, changement qui impacte directement le rendu et donc la qualité d'image et ce à partir de la version 10.10. Pour faire simple, AMD a réduit la qualité de filtrage à réglage identique par défaut de sa fonctionnalité CATALYST AI. Pour obtenir avec les pilotes 10.10 la même qualité d'image qu'avec les pilotes 10.9 et le réglage par défaut, il faut passer au réglage élevé des CATALYST AI (chose qui n'est faisable pour l'anecdote qu'avec les 10.10e).L'exemple ci-dessous illustre les différences de filtrage à réglage équivalent et carte graphique équivalente (Radeon HD 5850) avec à gauche les pilotes Catalyst 10.9 et à droite les Catalyst 10.10e :
A gauche Radeon HD 5850, Catalyst 10.9 et filtrage anisotrope 16x, à droite la même chose avec les Catalyst 10.10e : observez les différences !
En d'autres termes, AMD a volontairement sacrifié la qualité d'image pour grappiller quelques pourcentages de performances. La méthode n'est pas nouvelle, mais elle ne plaide pas la cause de la firme de Sunnyvale. A l'usage, autant être honnête il faut attentivement regarder le rendu pour apercevoir, parfois, un clignotement plus marqué de certaines textures. Quant aux performances voici le gain délivré par cette modification du filtrage sous Far Cry 2 v1.03 :

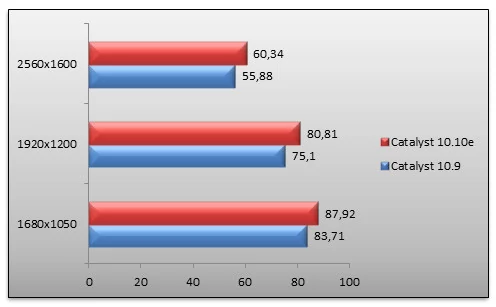

A réglage équivalent, on observe un gain moyen de 7% en passant des Catalyst 10.9 aux Catalyst 10.10e et ce en raison de la dégradation de la qualité du filtrage.Nous arrivons maintenant au cœur de ce dossier, à savoir les tests de performance. Voici la configuration utilisée pour mesurer les performances du nouveau GeForce GTX 570 :
- Carte mère Asus Rampage II Extreme (BIOS 1802),
- Processeur Intel Core i7 965X (3,2 GHz),
- 6 Go Mémoire DDR3-1333 Corsair @ 1333,
- RAID 0 Western Digital Velociraptor 600 Go
Du côté des pilotes, nous avons utilisé les drivers CATALYST en version 10.10 et les pilotes GeForce en version 263.09, le tout sous Windows 7 Edition Intégrale 64 bits.
3DMark Vantage - Mode High

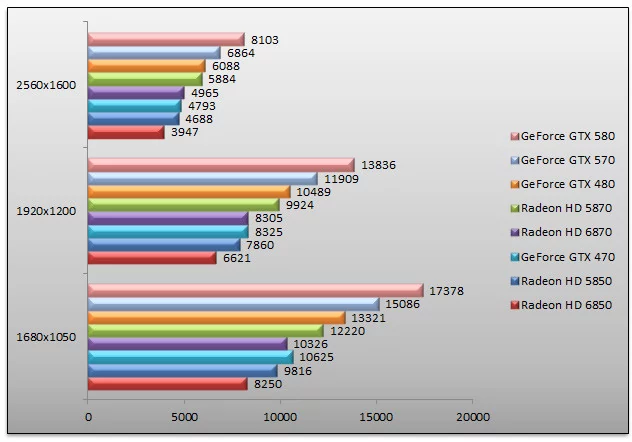

On commence avec un standard : 3DMark Vantage. La version 2011 sort ce jour, mais nous nous la réservons pour de futurs tests. En tête le GeForce GTX 580 suivi en deuxième position du GeForce GTX 570. Ici la domination de NVIDIA est nette et le GeForce GTX 570 fait mieux que le GeForce GTX 480. Face au Radeon HD 5850, le GeForce GTX 570 est 43% plus rapide. Nous retrouvons ce même écart face au GeForce GTX 470, ce dernier offrant des performances identiques au Radeon HD 5850.
Call Of Duty Black Ops
Décrié par certains comme illustrant les dérives de l'industrie vidéo-ludique, Call of Duty Black Ops n'en demeure pas moins le jeu de cette fin d'année. Nous l'utilisons ici en conjonction avec Fraps avec l'évasion de la prison de Vorkuta. Le GeForce GTX 570 signe des performances identiques au GeForce GTX 470, des performances en retrait face au GeForce GTX 580 mais 28% supérieures face au Radeon HD 5870, la plus rapide des Radeon dans ce test en 1920x1200.
Far Cry 2 - v1.03

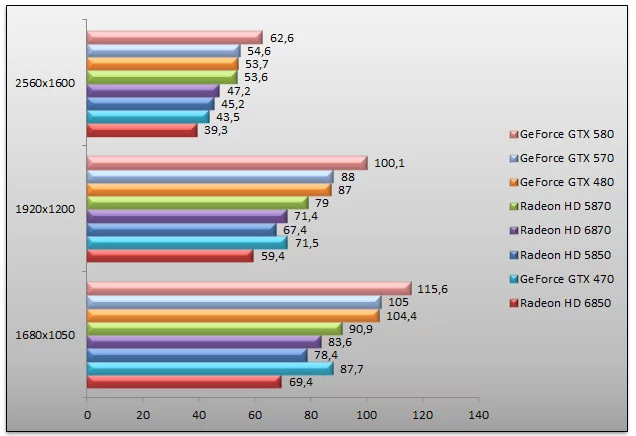

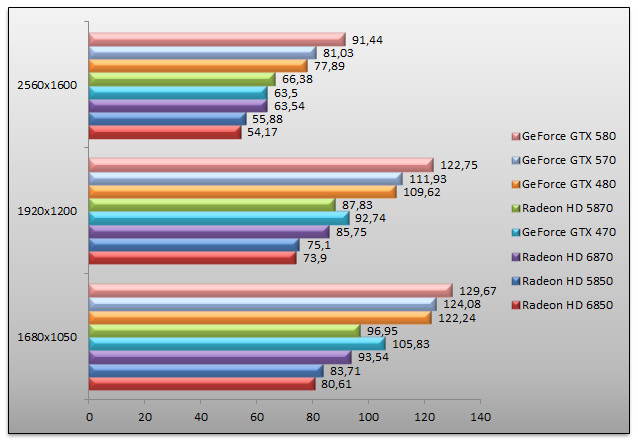

Far Cry 2 ne modifie pas nos premières observations. Le GeForce GTX 580 reste en tête, suivi du GeForce GTX 570. Ce dernier est toujours devant le GeForce GTX 480 alors que ses performances sont 20% supérieures au GeForce GTX 470. Face au Radeon HD 6870, le gain relevé en faveur de NVIDIA s'établit à 30%.
Batman Arkham Asylum - v1.1

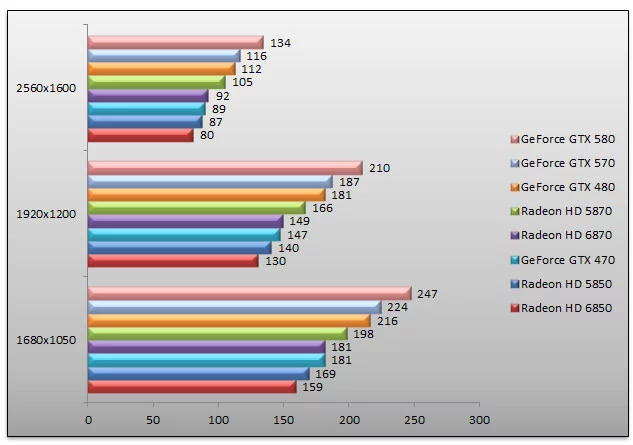

Notre ami chauve-souris donne sa préférence aux cartes NVIDIA. Le GeForce GTX 570 termine second devant l'ensemble des Radeon alors qu'il surclasse, de peu, le GeForce GTX 480 (de l'ordre de 3%). Face au GeForce GTX 470, le gain de performances est tout de même de 27%. Un ordre de grandeur qui n'est pas sans rappeler l'écart entre GeForce GTX 480 et GeForce GTX 580.
Dirt 2

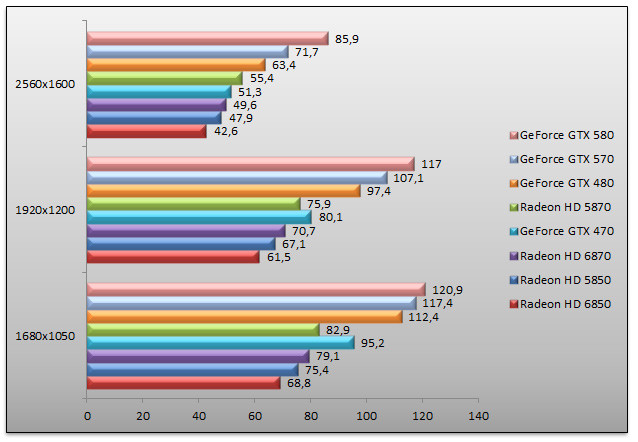

Jeu de courses, Dirt 2 est le premier à avoir tiré profit de DirectX 11. Le titre donne le GeForce GTX 580 vainqueur tandis que le GeForce GTX 570 termine second. On retrouve un écart de 27% entre GeForce GT 470 et GeForce GTX 570. Face au Radeon HD 6870, le GeForce GTX 570 se montre 25% plus véloce... tout de même.
Mafia II
Pas de grand changement sous Mafia II. Le GeForce GTX 570 fait jeu égal avec le GeForce GTX 480 tandis que le gain de performances face au GeForce GTX 470 s'élève à 23%. Face au Radeon HD 5870, ici la plus rapide des Radeon, le GeForce GTX 570 demeure 11% plus rapide en 1920x1200.
Crysis Warhead - v1.1 - Frost - Enthusiast - 64 bit

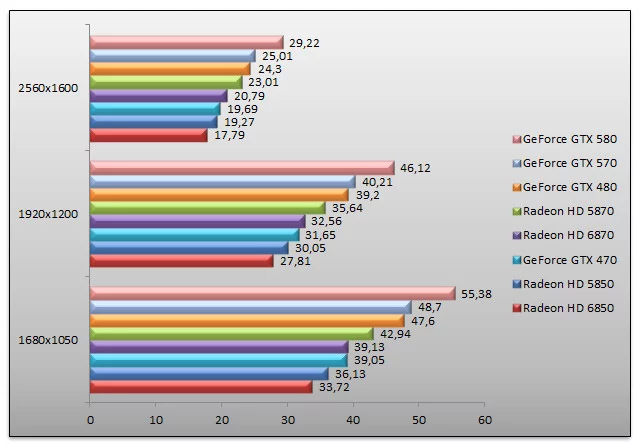

Sous Crysis, les choses ne changent guère si ce n'est peut-être la domination nette du GeForce GTX 580. Plus modeste le GeForce GTX 570 est tout de même plus rapide que le GeForce GTX 480 : on observe un gain de 2,5%. Face au GeForce GTX 470 qu'il remplace, le GeForce GTX 570 est 27% plus rapide en 1920x1200. Décidément, le chiffre 27 nous poursuit ! Face au Radeon HD 5870, le GeForce GTX 570 est 13% plus performant.
Far Cry 2 - v1.03 - AA 4x
Retour sous Far Cry 2 avec l'anticrénelage. Pas de grand changement à noter. Notre hiérarchie semble perdurer avec un GeForce GTX 580 en tête suivi du modèle 570 qui une fois de plus est un cheveu devant le GeForce GTX 480. Face au GeForce GTX 470, on note un gain de 24% en faveur du GeForce GTX 570. Ce dernier offre des performances 37% supérieures au Radeon HD 6870.
Dirt 2 - AA 4x
Retour sur les circuits de Dirt 2 avec l'anticrénelage actif. Le GeForce GTX 580 truste toujours la pole position, tandis que le GeForce GTX 570 est second avec un avantage de près de 9% sur le GeForce GTX 480. Face au GeForce GTX 470, l'écart se creuse : 34% de performances en sus pour le GeForce GTX 570 ! Et comparé au Radeon HD 5870, le GeForce GTX 570 est 40% plus rapide.
Mafia II - AA 4x - AF 16x
Retour dans les rues d'Empire Bay. Si l'on observe au global peu de changements dans le classement, le GeForce GTX 480 fait ici jeu égal avec le GeForce GTX 570. Ce dernier est 7% plus rapide que le Radeon HD 5870 en 1920x1200, l'un des écarts les plus faibles de nos tests.
STALKER - Call Of Pripyat
Stalker ne remet pas en cause loin s'en faut nos précédentes observations. Le Geforce GTX 580 domine, le GeForce GTX 570 termine second alors que le GeForce GTX 480 est un cran en retrait. Reste que les petites dernières de NVIDIA sont plus véloces que n'importe laquelle de nos Radeon HD. Même en 1680x1050, les performances du GeForce GTX 570 sont 24% supérieures au Radeon HD 5870.
Unigine 2.1 - Heaven - Moderate - AF 16x
Terminons avec Unigine qui mesure ici les performances en matière de tesselation de nos puces graphiques. Sans grande surprise on retrouve le même classement avec un GeForce GTX 580 premier suivi d'un GeForce GTX 570 second. L'écart de performances face au GeForce GTX 470 s'établit à 31% en 1920x1200 pour le GeForce GTX 570 qui se montre décidément bien convaicant.
Consommation

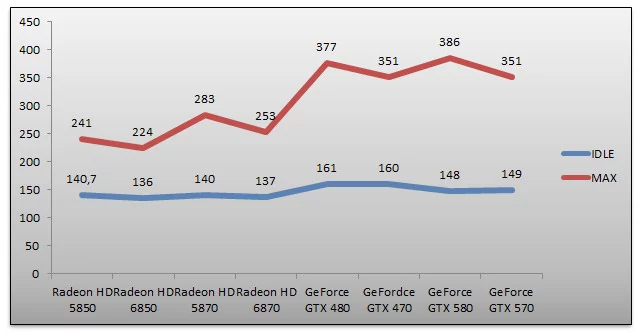

Comme à chaque fois que nous testons des cartes graphiques, nous avons vérifié la consommation électrique de l'ensemble des cartes retenues. Nous procédons à deux mesures : au repos, sur le bureau Windows, puis en charge avec un 3DMark Vantage s'exécutant en 2560x1600. La mesure est effectuée à la prise, au moyen d'un wattmètre. Il s'agit donc de la consommation électrique globale de notre machine de test.
Alors que la consommation au repos ressemble à une presque ligne droite d'une carte graphique à l'autre, la consommation en charge peut donner froid dans le dos. Les pics de consommation sont l'oeuvre des GeForce GTX même s'il est à noter qu'en délivrant en moyenne 25% de performances en plus que le GeForce GTX 470, le GeForce GTX 570 affiche la même consommation électrique. N'en demeure pas moins que l'offre d'AMD consomme une centaine de watts... de moins ! Les performances ou la consommation ? Visiblement il faut choisir.
Conclusion
Un peu moins d'un mois après la sortie du GeForce GTX 580, NVIDIA décline sa nouvelle série de cartes graphiques avec le lancement du GeForce GTX 570. À défaut de révolutionner le genre, le GeForce GTX 570 étant un simple GeForce GTX 580 avec des unités en moins, un bus mémoire revu et des fréquences plus basses, la carte n'en demeure pas moins intéressante. Il s'avère en effet que cette dernière égale les performances du GeForce GTX 480, l'ancien haut de gamme de NVIDIA alors qu'elle surpasse largement le GeForce GTX 470 qu'elle remplace.Reprenant un design identique au GeForce GTX 580, le GeForce GTX 570 profite des avancées effectuées par la firme au caméléon en terme de système de refroidissement. La carte est donc assez silencieuse tandis que sa consommation est identique, en charge, au GeForce GTX 470. Face à l'offre d'AMD, le GeForce GTX 570 s'impose assez logiquement bien qu'il reste onéreux. Il faut en effet débourser 349 euros TTC pour le GeForce GTX 570 quand le Radeon HD 6870 se négocie autour des 250 euros, lorsqu'il est disponible. Mais face à l'onéreux GeForce GTX 580, le GeForce GTX 570 constitue une alternative plus que sérieuse ! Si en moyenne l'écart de performances entre les deux cartes est de 10%, l'écart de prix est lui de 37%...
Reste de savoir comment le GeForce GTX 570 va se positionner face aux futurs Radeon HD 6950 et 6970 qui devraient finalement voir le jour la semaine prochaine. Si NVIDIA préempte ainsi le lancement futur d'AMD, il y a de fortes chances que le GeForce GTX 570 n'ait pas à rougir de la future offre de la concurrence. Nous aurons l'occasion d'en reparler dans la semaine qui vient. En attendant si la disponibilité est au rendez-vous, le GeForce GTX 570 est une carte relativement intéressante à un prix un tantinet trop élevé à notre goût.
